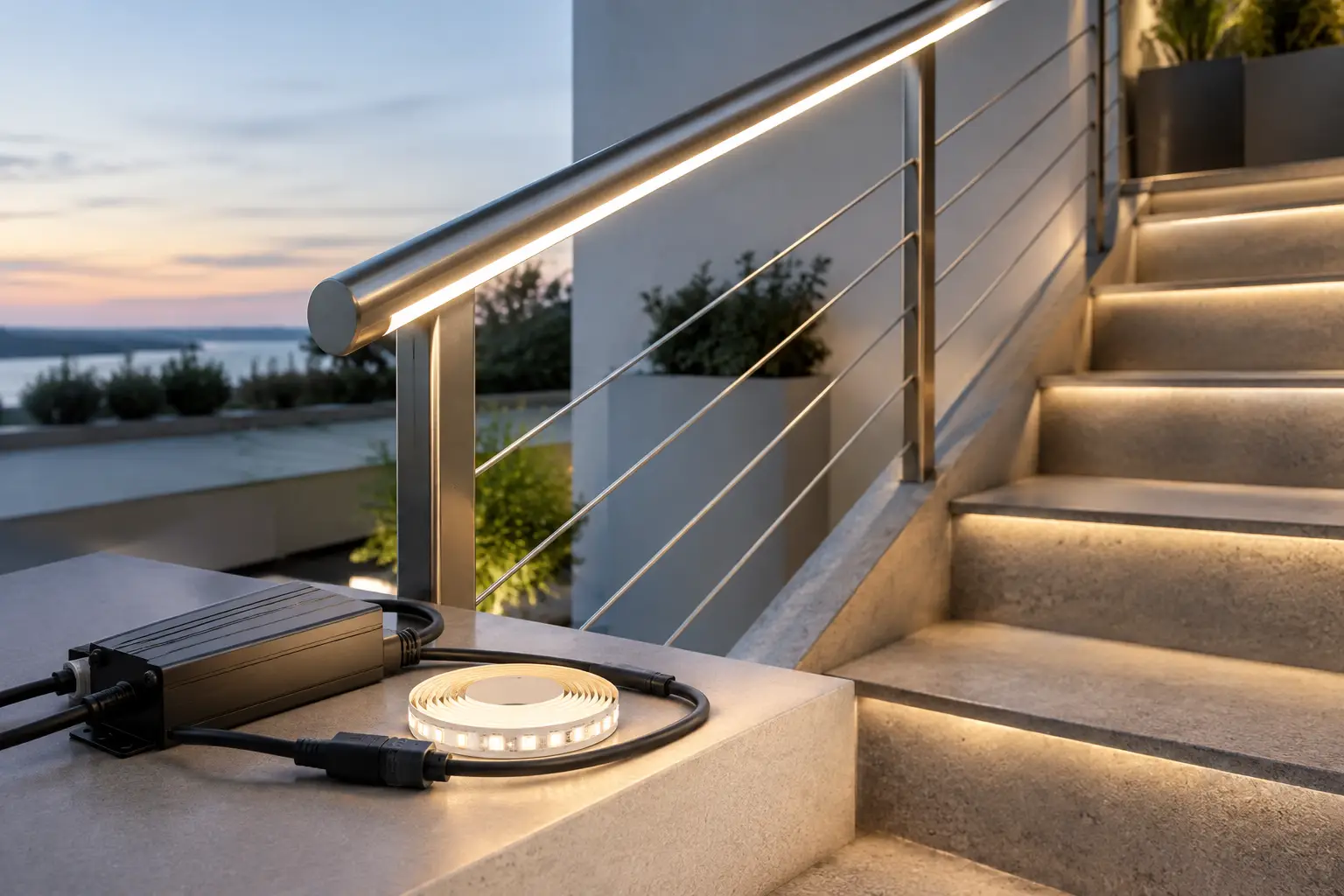

Ljuset i ett räcke avgörs inte bara av LED-listen. Ett felvalt drivdon kan ge svagt ljus, flimmer, onödig värme eller en installation som inte klarar fukt och temperaturväxlingar. Den här guiden till LED-drivdon för räcke hjälper dig att välja rätt matning till LED-belysning i ledstång, handräcke och andra rörbaserade konstruktioner.
Ett drivdon omvandlar normalt nätspänning till den lågspänning som LED-produkten behöver. I räckesprojekt ska valet alltid göras utifrån LED-listens typ, den sammanlagda längden, monteringsmiljön och hur anläggningen ska styras. Börja därför med produktdata för själva belysningen – inte med drivdonet.
Börja med rätt typ av LED-drivdon till räcke
Det första valet gäller utspänningen. LED-lister för integrerad räckesbelysning drivs ofta med konstant spänning, vanligtvis 12 V eller 24 V DC. Drivdonet måste ha samma utspänning som LED-listen. En 24 V-list ska alltså anslutas till ett 24 V-drivdon, aldrig till 12 V.
Konstantspänningsdrivdon anges med en fast utspänning och passar LED-lister, LED-moduler och andra produkter där elektronik för strömreglering redan finns i belysningen. Konstantströmsdrivdon fungerar på ett annat sätt och används till vissa specifika LED-armaturer eller dioder. De anges i milliampere, exempelvis 350 mA eller 700 mA. De två typerna är inte utbytbara.
Kontrollera därför alltid tre uppgifter i LED-produktens specifikation: driftspänning, effekt per meter eller per modul samt om produkten kräver konstant spänning eller konstant ström. Om informationen saknas bör komponenterna inte kombineras på antagande.
12 V eller 24 V i en längre ledstång
Både 12 V och 24 V kan fungera i ett räcke, men 24 V är ofta ett praktiskt val när LED-listen ska gå längre sträckor. Högre spänning ger lägre ström vid samma effekt, vilket minskar känsligheten för spänningsfall i kablage och anslutningar. Resultatet blir oftare jämnare ljus längs ledstången.
Vid korta sektioner kan 12 V vara fullt tillräckligt. I ett långt räcke, särskilt om matningen bara sker från ena sidan, behöver man däremot planera kabelarea och eventuella fler matningspunkter noggrant. Ett kraftigare drivdon löser inte ett spänningsfall som uppstår i för tunn eller för lång kabel.
Beräkna effekten med marginal
Drivdonets effekt anges i watt och måste täcka den anslutna LED-lastens totala effekt. Beräkningen är enkel: multiplicera LED-listens watt per meter med den totala längden. Har listen exempelvis en effekt på 9,6 W per meter och installationen är 4 meter blir belastningen 38,4 W.
Välj inte ett drivdon som ligger precis på den beräknade belastningen. En rimlig arbetsmarginal är normalt 10-20 procent, beroende på produktens miljö, placering och tillverkarens anvisningar. Till en last på 38,4 W passar därför ofta ett drivdon på minst 45-50 W. Marginalen minskar belastningen på drivdonet och ger utrymme för små avvikelser i kabeldragning och verklig effektförbrukning.
För stort drivdon är däremot inte automatiskt bättre. Ett mycket överdimensionerat drivdon kan vara onödigt skrymmande, dyrare och svårare att placera. Utgå från rätt spänning först och välj sedan en effektklass som passar den faktiska lasten med rimlig reserv.
Räkna hela installationen – inte bara den synliga LED-listen
I ett räcke kan belastningen bestå av fler delar än den belysta handlisten. Det kan finnas kortare LED-sektioner vid stolpar, separata ljuspunkter vid trappsteg eller flera räckespartier som matas från samma drivdon. Summera all ansluten effekt på drivdonets utgående sida.
Om olika LED-produkter ska anslutas till samma drivdon måste de ha samma angivna driftspänning. Anslutningar ska göras så att kablage, kopplingar och eventuella fördelare klarar strömmen. Ett väl valt drivdon hjälper inte om en liten kopplingspunkt blir installationens svaga länk.
IP-klass och placering avgör i utomhusmiljö
Räcken sitter ofta vid altaner, balkonger, entréer och trappor där belysningen utsätts för regn, kondens, smuts och temperaturväxlingar. Drivdonets IP-klass måste därför matcha den verkliga placeringen, inte bara att projektet i stort är utomhus.
Ett drivdon i ett torrt, ventilerat och skyddat teknikutrymme kan ha andra krav än ett drivdon som monteras under en öppen trappa eller i en stolpe nära marknivå. IP20 är avsett för torra inomhusmiljöer. För fuktutsatta eller utomhusnära montage behövs normalt ett drivdon med högre kapslingsklass, men rätt nivå beror på hur mycket vatten och smuts som faktiskt kan nå produkten.
En hög IP-klass ersätter inte god placering. Undvik lågpunkter där vatten kan samlas, täta utrymmen utan värmeavledning och montage där kabelinföringar belastas mekaniskt. Placera drivdonet åtkomligt för kontroll och framtida byte, men skyddat från direkt vattenpåverkan och oavsiktlig åverkan.
I metallräcken behöver även kabeldragningen planeras omsorgsfullt. Genomföringar ska skydda kabeln mot skarpa kanter, och rörliga eller utsatta delar ska ha dragavlastning. Välj anslutningsmaterial som är avsett för miljön och kontrollera att kapslingen bibehålls efter montage.
Dimring och styrning måste vara kompatibel
Många vill kunna dimra räckesbelysningen för att få ett mjukare kvällsljus och lägre energianvändning. Då räcker det inte att välja ett dimbart drivdon. Drivdon, dimmer, styrsystem och LED-list måste fungera tillsammans.
Vanliga lösningar kan vara fasdimring på nätspänningssidan, styrning med 1-10 V, DALI eller lågspänningsstyrning efter drivdonet. Vilken metod som passar beror på om belysningen ska ingå i fastighetens ordinarie belysningsstyrning, styras med knapp eller sensor, eller regleras separat vid räcket.
Fasdimring kan vara praktisk i mindre installationer, men kräver att både drivdon och dimmer uttryckligen är kompatibla. Annars finns risk för flimmer, begränsat dimområde eller störande ljud. I större eller mer styrda miljöer kan 1-10 V eller DALI vara mer relevant, särskilt när flera zoner ska kontrolleras. Kontrollera alltid minsta tillåtna last för drivdonet och eventuella begränsningar för vald dimmer.
Värme, kabelarea och ljusets jämnhet
LED är energieffektivt, men både LED-list och drivdon utvecklar värme. I en ledstång av aluminium kan profilen bidra till värmeavledning, förutsatt att LED-listen är avsedd för den typen av montering. Ett drivdon behöver samtidigt luft runt kapslingen enligt tillverkarens installationsanvisning.
Montera inte drivdonet tätt intill värmekänsliga material eller instängt bakom isolering. Temperatur påverkar livslängden, och en placering som är sval och servicebar ger ofta bättre driftsäkerhet än en dold lösning utan luftning.
Kabelarea ska väljas efter ström, kabellängd och tillåtet spänningsfall. Detta blir särskilt viktigt på 12 V-sidan. Om LED-listen lyser märkbart svagare längst bort från drivdonet är det ofta ett tecken på spänningsfall. Lösningen kan vara grövre kabel, kortare kabelväg, matning från båda ändar eller uppdelning på flera drivdon. Vilken metod som är bäst beror på räckets längd och hur det är byggt.
Praktisk kontroll före inkoppling
Innan belysningen monteras färdigt bör hela systemet kontrolleras som en sammanhängande konstruktion. Gå igenom följande punkter:
- LED-listens driftspänning och drivdonets utspänning stämmer överens.
- Den totala LED-effekten ligger inom drivdonets tillåtna arbetsområde med marginal.
- IP-klass, kabelgenomföringar och kopplingspunkter passar monteringsmiljön.
- Kabelarea och matningspunkter är dimensionerade för den aktuella längden.
- Vald dimmer eller styrning är godkänd för både drivdon och LED-produkt.
Nätanslutning och fasta elinstallationer ska utföras enligt gällande regler och av behörig elinstallatör när arbetet kräver det. Dokumentera gärna vilken modell av drivdon, LED-list och styrning som har monterats. Det förenklar felsökning och framtida service, särskilt i större fastighets- eller entreprenadprojekt.
Ett genomtänkt LED-drivdon gör mer än att tända ljuset. Det skapar förutsättningar för ett räcke där belysning, material och montage fungerar tillsammans under många säsonger. Är du osäker på spänning, effekt eller komponenternas inbördes kompatibilitet är det klokt att kontrollera specifikationerna innan beställning och montage.
