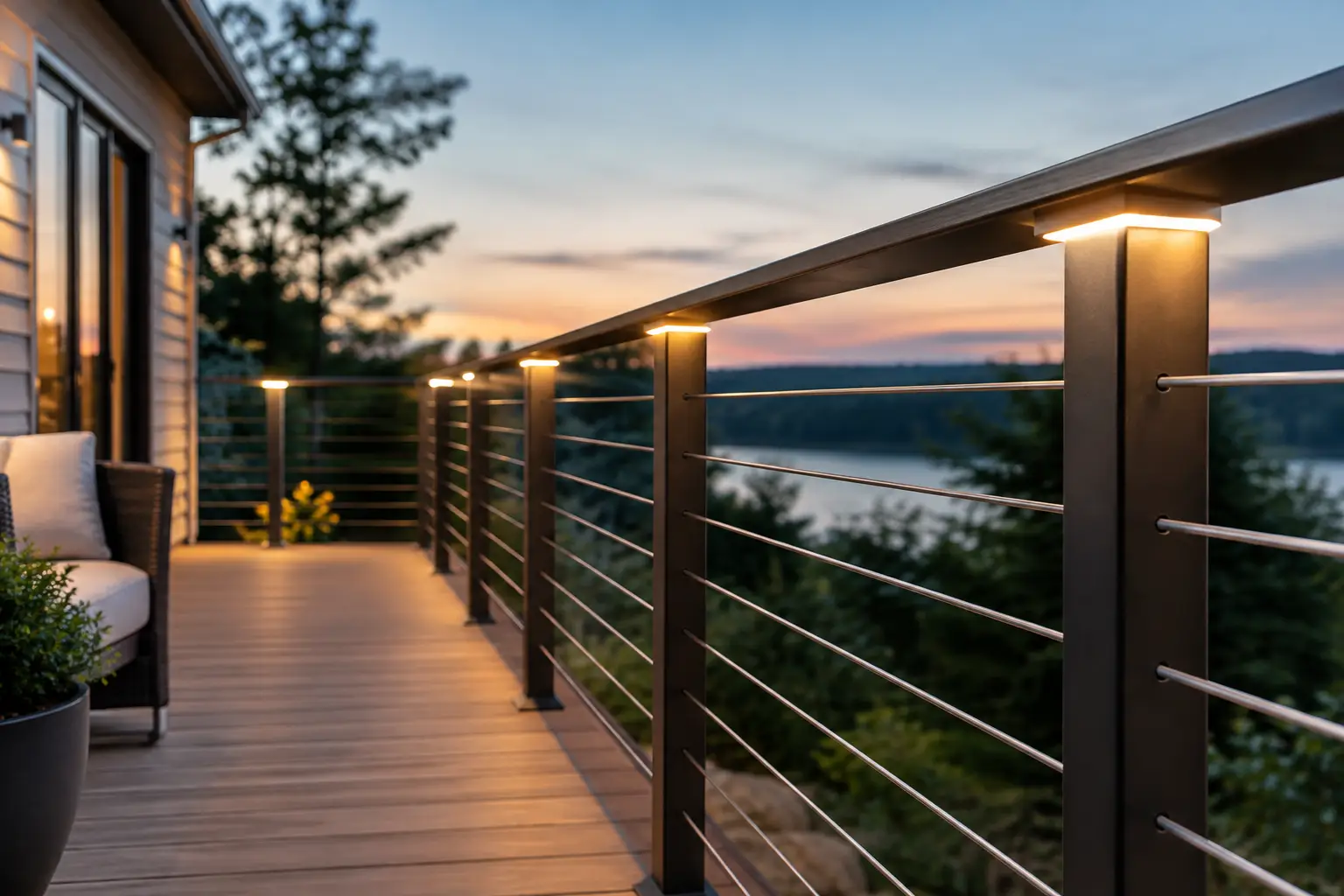

En LED-list i en handledare eller under en räckesprofil kan se enkel ut att ansluta, men själva ljuskällan avgör inte hur den ska matas. Frågan behövs drivdon till räckesbelysning har därför nästan alltid samma svar: ja, om belysningen är avsedd för lågspänning och inte redan har ett integrerat drivdon. Rätt drivdon skyddar både LED-komponenterna och installationen, samtidigt som det ger ett jämnt och funktionellt ljus längs räcket.
Det avgörande är inte om räcket står inne eller ute, eller om det är byggt i rostfritt, svart aluminium eller galvaniserat stål. Det är armaturens elektriska specifikationer, den sammanlagda effekten och miljön runt installationen som styr valet.
När behövs drivdon till räckesbelysning?
Ett drivdon omvandlar och reglerar den inkommande elen så att LED-belysningen får rätt spänning eller ström. I de flesta räckesinstallationer används LED-produkter för 12 V eller 24 V likspänning. De kan inte anslutas direkt till 230 V från vägguttaget eller fast elinstallation. Då behövs ett LED-drivdon mellan nätspänningen och belysningen.
Drivdonet har två huvuduppgifter. Det sänker först spänningen till den nivå som LED-listen, punktbelysningen eller den infällda profilen är byggd för. Därefter hjälper det till att hålla matningen stabil. Utan korrekt matning riskerar dioderna att överhettas, flimra, få kortare livslängd eller skadas direkt.
Det finns undantag. En armatur som uttryckligen är märkt för 230 V och har inbyggd elektronik kräver normalt inget separat drivdon. Detsamma gäller vissa kompletta belysningspaket där ett drivdon redan ingår. Kontrollera alltid produktblad, märkning och anslutningsanvisning innan du beställer komponenter. Att utgå från att alla LED-lösningar fungerar på samma sätt är ett vanligt och kostsamt misstag.
Konstant spänning eller konstant ström
För räckesbelysning är drivdon för konstant spänning vanligast, särskilt för LED-lister och moduler märkta 12 V DC eller 24 V DC. Ett 24 V-drivdon ska användas med 24 V-belysning, inte med 12 V. Det är en grundregel som inte går att kompensera för med annan kabel eller en annan anslutning.
Vissa specialarmaturer och LED-moduler kräver i stället konstant ström, exempelvis 350 mA eller 700 mA. Där ska drivdonets strömstyrka och tillåtna spänningsområde stämma med armaturen. Att ansluta en konstantströmsprodukt till ett vanligt 12 V- eller 24 V-drivdon kan ge fel ljusbild och skada elektroniken.
Läs alltså inte bara av watt-talet. Kontrollera alltid vilken typ av utgång armaturen kräver: konstant spänning eller konstant ström. Om informationen saknas bör installationen inte dimensioneras på antaganden.
Beräkna rätt effekt med marginal
Drivdonets kapacitet anges i watt. För att välja rätt räknar du ihop effekten för samtliga ljuskällor som ska anslutas till samma drivdon. En LED-list på 6 W per meter som är 4 meter lång drar 24 W. Om du dessutom har två små spotlights på 2 W vardera blir den sammanlagda belastningen 28 W.
Drivdonet bör inte arbeta på absolut maxeffekt under lång tid. Välj därför normalt en kapacitet med cirka 20 till 30 procents marginal. I exemplet ovan är ett drivdon på minst 35 till 40 W ett rimligt val. Marginalen minskar värmebelastningen och ger utrymme om kabeldragning, temperatur eller framtida kompletteringar påverkar driften.
Ett överdimensionerat drivdon är däremot inte alltid bäst. Vissa modeller har ett angivet minsta belastningsintervall och kan fungera sämre om ansluten effekt är mycket låg. Följ därför drivdonets specificerade min- och maxlast, inte bara dess maxvärde.
Ett drivdon eller flera?
Ett gemensamt drivdon ger ofta en renare lösning när hela räcket ska tändas samtidigt. Det passar exempelvis en sammanhängande LED-list i en ledstång eller längs en glasinfästning. Placeringen blir enklare att överblicka och antalet anslutningspunkter minskar.
Flera drivdon kan vara bättre på långa räcken, vid olika tändzoner eller när matningskablarna annars blir långa. Lågspänning är känsligare för spänningsfall än 230 V. Om LED-listen lyser tydligt svagare i änden av ett långt räcke är kabeldimension, kabellängd eller matning från endast ena sidan ofta orsaken.
I en längre konstruktion kan du därför behöva mata LED-listen från båda ändar eller dela upp den i kortare sektioner med egna drivdon. Detta ger jämnare ljus och gör felsökningen enklare om en del av anläggningen skulle slockna.
Välj IP-klass efter räckets placering
Drivdonets kapslingsklass är lika viktig som dess elektriska data. Ett räcke vid en inomhustrappa har andra krav än en balkong, altan, entré eller offentlig gångyta. Fukt, kondens, slagregn, snö och rengöring påverkar både drivdon, kopplingar och kabelgenomföringar.
I torra inomhusmiljöer kan ett drivdon med lägre IP-klass fungera, förutsatt att det monteras skyddat och ventilerat. Utomhus eller i fuktutsatta lägen bör du välja en modell med IP-klass som är avsedd för miljön och se till att även kopplingsdosor, kontakter och ändavslut håller motsvarande nivå. Ett vattenskyddat drivdon hjälper inte om en oskyddad skarv blir den svaga punkten.
Montera inte drivdonet där vatten kan bli stående eller där det stängs in helt utan möjlighet till värmeavledning. Även en kapslad modell behöver monteras enligt tillverkarens anvisning. Undvik också att placera den direkt i en räckesprofil om utrymmet är trångt, fuktigt och svårt att komma åt vid service.
Placering, service och styrning
En välplanerad placering sparar arbete senare. Drivdonet ska vara åtkomligt för kontroll eller byte utan att du behöver demontera glas, ledstång eller större räckesdelar. I praktiken kan det innebära placering i ett intilliggande teknikskåp, under ett skyddat trappplan eller i en kapsling med servicelucka.
Fundera även på hur belysningen ska styras innan installationen byggs igen. Ett vanligt av- och påslag fungerar i många projekt, men dimring, rörelsedetektor, skymningsrelä eller smart styrning ställer krav på kompatibilitet. Ett standarddrivdon är inte automatiskt dimbart, och en dimmer måste passa både drivdonstyp och vald styrprincip.
Om räckesbelysningen ska fungera som orienteringsljus är låg effekt och jämn ljusfördelning ofta bättre än kraftigt riktade punkter. Vid trappor och nivåskillnader är målet att göra gånglinjen tydlig utan bländning. Ljuset ska stödja säker användning av räcket, inte skapa reflexer i glas eller lysa rakt mot den som går i trappan.
Vanliga fel vid val av drivdon
Det vanligaste felet är fel spänning: en 24 V-list ansluts till 12 V och ger svagt eller inget ljus, eller en 12 V-produkt kopplas till 24 V och riskerar att förstöras. Nästa fel är för låg effektkapacitet. Då kan drivdonet bli varmt, stänga av sig eller få förkortad livslängd.
Andra problem uppstår när långa och för tunna kablar används, när skarvar placeras oskyddat utomhus eller när drivdonet saknar utrymme för kylning. Det är också lätt att glömma att ett svart eller rostfritt räcke kan bli varmt i direkt sol, vilket ökar belastningen på elektronik som sitter inbyggd i konstruktionen.
Fast anslutning till 230 V ska utföras av behörig elinstallatör. Även vid lågspänningssidan behöver polaritet, kabelarea, dragavlastning och tätning hanteras korrekt. Följ alltid de aktuella anvisningarna för både drivdon och belysning.
Så väljer du rätt drivdon till räcket
Börja med att samla uppgifter om varje ljusdel: spänning, effekt per meter eller per armatur, om produkten kräver konstant spänning eller konstant ström samt vilken IP-klass miljön kräver. Summera sedan effekten, lägg till rimlig marginal och planera kabelvägarna innan räcket monteras färdigt.
För ett projekt med LED i ledstång, underliggande profil eller stolpar är det ofta klokt att välja komponenter som är avsedda att fungera tillsammans. Då blir både mått, anslutningar och service mer förutsägbara. Om du är osäker på drivdonets dimensionering eller hur en längre räckessträcka bör delas upp, är det bättre att kontrollera förutsättningarna före montage än att behöva öppna en färdig konstruktion senare.
